Эталон синхронизации-Сигнал ДПКВ + ДПРВ-Chevrolet-Cruze 2009-2015

Авто: Chevrolet Cruze 2009-2015
Код двигателя: F18D4 1.8i R4 DOHC DVVT 2HO ?

Эталон синхронизации

Система управления двигателем

Синхронизация ГРМ
Сигнал ДПКВ + ДПРВ
Режим работы: расположение датчиков

Комментарий автора:

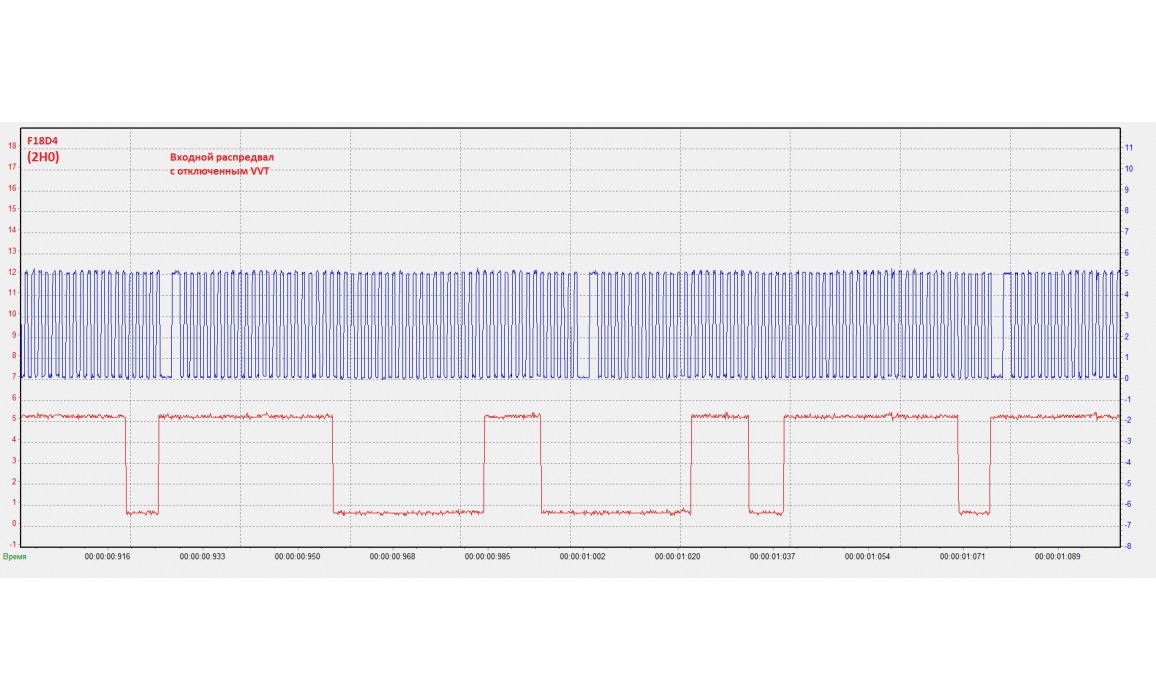

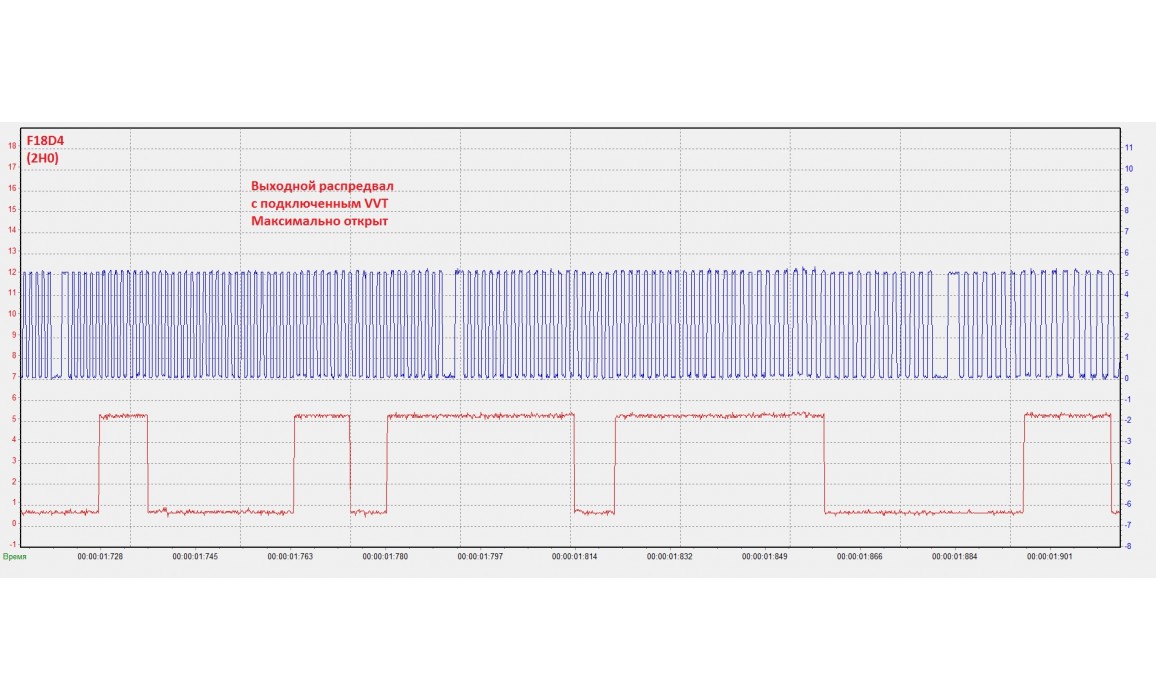

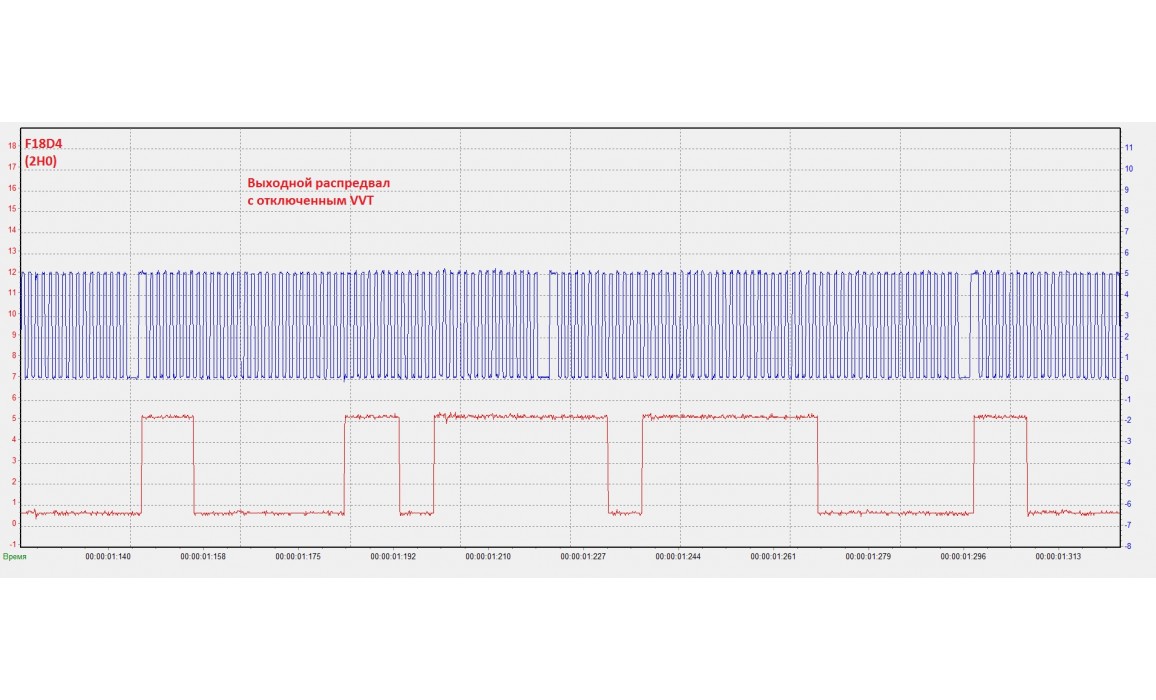

Осциллограммы записаны в разных режимах работы с подключенным и отключенным VVT, подробности читайте в комментариях к изображениям

Автор: Александр Степаненко (1)
Сигнал добавлен: 8-июн-2021
